3 - Fonctionnement du télégraphe optique


C’était la fibre optique de l’époque


L’homme a toujours eu besoin de communiquer à distance, d’abord via la parole, le cri dès que la distance s’allonge, mais après !!!


Le système Chappe permet de passer du signal sonore au système visuel


1. C’est à partir de 1793 que la France a réalisé le premier Télégraphe visuel  grâce à la Famille Chappe qui a conçu et exploité le système

2. Le principe consiste à placer sur les points hauts un mécanisme indicateur, distant de 10 à 15 km entre eux  et visible d’un point à l’autre

3. Dans chaque station, un employé observe à la longue vue, les signaux transmis par son correspondant « amont » et le reproduit vers son   correspondant « aval »

4. 92 signaux sont disponibles et 6 pour le service


Signaux par groupe de 2,  le premier pour la page et le deuxième pour la ligne


1. Le mécanisme se compose d’un grand bras, perché en haut d’un mât qui peut pivoter pour prendre 2 positions distinctes : verticale et horizontale

2. Aux extrémités  du grand bras se trouvent deux petits bras qui pivotent aussi  et peuvent prendre plusieurs positions distinctes (7)

3. Les diverses positions sont pilotées par des filins tendus sur des poulies

  Dans chaque poste, un ou deux stationnaires observent les signaux de la station précédente au moyen d’une puissante lunette,  puis les reproduisent sur leur propre appareil.

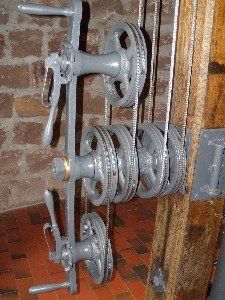

Manipulateur de l’appareil télégraphique,

permettant de réaliser   98 figures géométriques

(2 x 7 x 7) nécessaires à la transmission : deux sur le régulateur (le grand bras), sept sur chacun des deux indicateurs (les petits).


 Résultat
• 25 mots peuvent être transmis en 38 minutes  sur 450 km par temps favorable, en moyenne 1h pour Paris Strasbourg contre 2 jours à cheval
• Secret de la transmission
• Ne fonctionne pas la nuit ni par temps de brouillard
Histoire
• En 1794 première ligne de Paris à Lille
• Projet Paris à Landau via Metz
• 1798 ouverture de la ligne Paris à Strasbourg
• Fin d'exploitation à Saverne : 1852
Détail des stations entre SARREBOURG et STRASBOURG sur la ligne Chappe PARIS - STRASBOURG
